Lazerinis atstumo jutiklis LAT 51 M 500 IG3-B5



  • Objektų nustatymas su precizine linearizacija

    {tab title="Foto" positioning="bottom"}

    Lazerinis LAT51

    {tab Brėžinys}

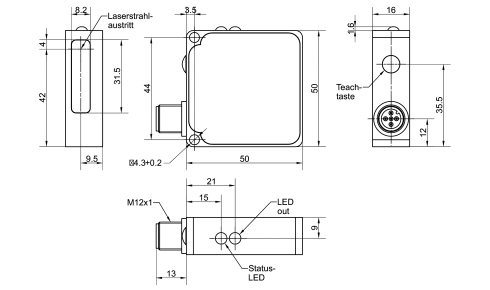

    Lazerinis LAT51 brezinys

    {tab Pajungimas}

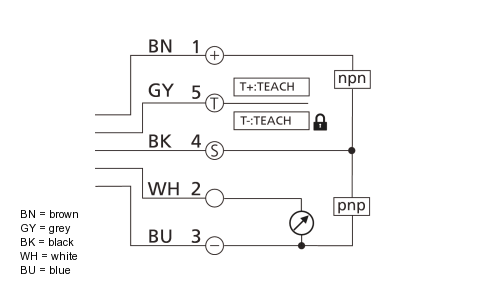

    Lazerinis LAT51 pajungimas

    {/tabs}Diskretinis ir analoginis signalai
  • Diskretinis ir analoginis signalai
    Nuotolinio apmokymo funkcija
    Užrakinimas, panaudojant nuotolinį apmokymą
    Raudonos spalvos lazeris, su mažu tašku
    Tvirtas metalinis korpusas
    Aukšta apsaugos klasė



Šviesos šaltinis  Raudonos spalvos lazeris, 650 nm
Lazerio klasė 1 (IEC 60825-1)
El. maitinimas 18...30 VDC
Vidinis srovės suvartojimas 60 mA (24 VDC)
Lazerinio taško diametras 2 mm
Veikimo atstumas 50...500 mm
Diskretinis signalas Push pull, 150 mA, NO/NC
Analoginis signalas 4...20 mA
Mažiausias matuojamas atstumas 20 mm
Rezoliucija 0.05...1.5 mm
Histerezė 0,1 %
Matavimo dažnis  500 Hz
Displėjus LED: žalia - įjungta, geltona - signalas
Įtampos kritimas 2 V
Linearizacijos paklaida 1 %
Nuskaitymo uždalsimas 300 ms
Aplinkos temperatūra 0...+50 oC
Signalo varža ≤ 500 Ω
Apsaugos klasė IP67
Apsaugos laipsnis III, veikimas apsaugotoje žemoje įtampoje
Korpusas Juodas anoduotas aliuminis
Jungtis M12, 5 polių
Prijungimo kabelis VK.../5
