Vibracijų matavimas ir vibrodiagnostika pramonėje

Vibracijų matavimas yra vienas iš svarbiausių įrangos būklės vertinimo būdų. Net ir nedideli vibracijos pokyčiai gali signalizuoti guolių nusidėvėjimą, veleno nesutapimą, balansavimo problemas, rezonansą arba pradinį gedimo etapą. Moderni pramonė nebegali laukti, kol sustos įrenginys – būtina turėti nuolatinius, tiksliai sukalibruotus vibracijų matavimo sprendimus.

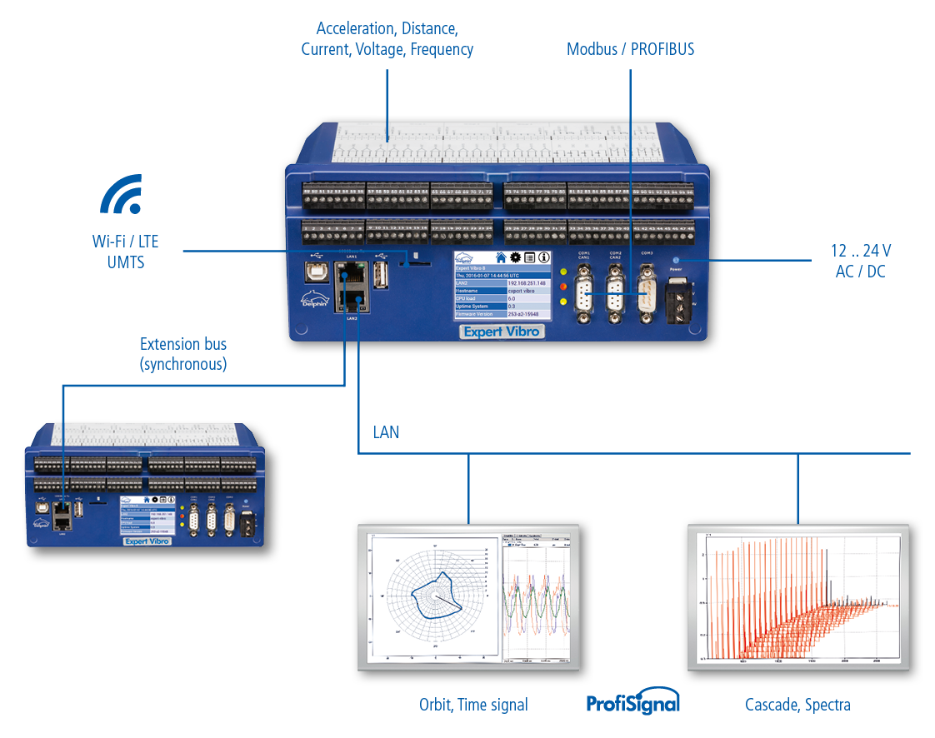

INOBALT siūlo vibrodiagnostikos sistemas, paremtas pažangiomis Delphin Technology platformomis, kurios leidžia atlikti tiek nuolatinį vibracijų monitoringą, tiek detalią dinaminę analizę. Tai sprendimai, pritaikyti guolių stebėsenai, sukamųjų mechanizmų diagnostikai, servopavarų analizavimui ir kritinių įrenginių prevencinei priežiūrai.

Pagrindinės savybės ir privalumai

Didelio tikslumo vibracijų matavimas

• Matavimo tikslumas tinkamas ir lėtiems, ir aukšto dažnio reiškiniams.
• Matomi ankstyvieji guolių gedimų požymiai, rezonansas, nebalansas, netinkamas derinimas.

Integruota FFT, spektrinė ir laiko srities analizė

• Sistema automatiškai sukuria spektrogramas, RMS reikšmes, pikinę vibraciją, kurtosis/crest factor, envelope analizę.
• Inžinierius realiai mato, kas vyksta su įranga, o ne tik bendrą vibracijos lygį.

Nuolatinis monitoringas 24/7

• Nereikia rankinio matavimo – sistema renka duomenis kas sekundę ar milisekundę.
• Ypač svarbu ventiliatoriams, siurbliams, pavaroms, presams ir kitai rotacinei įrangai.

Ankstyvas gedimų aptikimas

• Sistema nurodo, kada vibracija peržengia normą, pradeda kilti perdavimo triukšmas ar atsiranda mechaninės anomalijos.
• Galima nustatyti individualias ribas kiekvienam guoliui, mazgui ar pavarai.

Suderinama su pramonei skirtais jutikliais

• IEPE akselerometrai, MEMS vibracijos jutikliai ir kiti pramoniniai sensoriai.
• Sprendimai tinkami geležinkelių, energetikos ir gamybos įrangai.

Analizė ir duomenų registravimas viename įrenginyje

• Delphin sistemos turi integruotą realaus laiko OS (ne Windows).
• Analizė vykdoma pačiame įrenginyje – greita, patikima ir nereikalauja papildomo serverio.

Techninės specifikacijos – suprantamai inžinieriui

Vibracijų matavimo sistemų efektyvumas priklauso nuo dažnių pločio, matavimo greitaveikos, duomenų tikslumo ir signalo apdorojimo kokybės.

Kur naudojami vibracijų matavimo sprendimai?

1. Sukamosios įrangos diagnostika

• Siurbliai, ventiliatoriai, presai, kompresoriai, reduktoriai.
• Varikliai ir servovarikliai, kuriems svarbi nuolatinė būklės stebėsena.

2. Guolių būklės monitoringas

• Ankstyvieji guolių gedimai pasireiškia didelio dažnio vibracijomis, kurių plika akimi nepastebėsi.
• Delphin analizė leidžia matyti impulsinę energiją, envelope spektrą ir aukšto dažnio komponentus.

3. Mechaninių konstrukcijų vibracijų stebėjimas

• Tiltai, platformos, staklės, robotų bazės ir kitos konstrukcijos.
• Matavimo rezultatai padeda įvertinti rezonansą ir konstrukcijos nusidėvėjimą.

4. Pavarų ir transmisijų analizė

• Dantų pažeidimai, netolygus krūvis, per didelė dinamika.

5. Laboratoriniai bandymai ir R&D

• Vibracijos profilis naujiems produktams.
• Ilgalaikio nuovargio testai ir realios apkrovos imitavimas.

Kodėl rinktis mūsų sprendimus, o ne alternatyvas?

1. Tikslumas, kuriuo galima pasikliauti

Dauguma pigių vibracijų matuoklių fiksuoja tik bendrą RMS reikšmę. Kritinėms pramonės reikmėms to nepakanka. Mūsų sistemos analizuoja pilną signalą, todėl matomi prasidėję guolių defektai, rezonansinės viršūnės, nebalanso formos ir sujungimų problemos.

2. Delphin technologijų patikimumas

Delphin sistemos dirba autonomiškai, turi realaus laiko OS, apsaugą nuo trikdžių ir stabilų analoginių signalų valdymą.

3. Pilna analizė viename įrenginyje

Nereikia išorinių kompiuterių ar brangios programinės įrangos – viskas vyksta pačiame įrenginyje.

4. Itin lanksti integracija

Sprendimus galima integruoti į PLC, SCADA, SQL serverius, debesijos platformas ir prediktyvinės priežiūros sistemas.

5. Techninis palaikymas Lietuvoje

INOBALT inžinieriai padeda parinkti, įdiegti ir sukalibruoti sistemą, užtikrinant tikslų ir patikimą rezultatą.

Montavimo ir integracijos rekomendacijos

Teisingai parinkite jutiklio vietą

Net 10 cm poslinkis gali radikaliai pakeisti vibracijos profilį. Svarbiausia, kad jutiklis būtų tiesiogiai pritvirtintas prie stebimo mazgo korpuso.

Užtikrinkite tvirtą mechaninį kontaktą

Prastas kontaktas reiškia klaidingus matavimus. Naudokite magnetinius pagrindus arba varžtinius montavimo taškus, o ne tik prilaikymą ranka.

Naudokite ekranavimą ir įžeminimą

Elektromagnetiniai trikdžiai gali iškreipti signalo formą. Tinkamas ekranavimas ir įžeminimas yra būtini kokybiškai vibrodiagnostikai.

Kalibruokite sistemą pagal apkrovą

Tuščios eigos vibracijos yra normalios – analizė turi būti vykdoma esant realiai apkrovai, kad matytumėte tikrą įrangos elgseną.

Naudokite automatinį trigerių nustatymą

Sistemos gali aptikti anomalijas net tada, kai žmogus nepastebi jokių pakitimų, todėl rekomenduojama naudoti automatinę įvykių logiką.

Dažniausiai užduodami klausimai (DUK)

1. Ar galima jungti kelis vibracijos jutiklius?

Taip, sistema palaiko daugiakanalį vibracijų monitoringą ir gali stebėti kelis mazgus vienu metu.

2. Ar MATLAB / CSV / SQL eksportas prieinamas?

Taip – duomenys gali būti eksportuojami į CSV, SQL, taip pat integruojami su kitomis analizės platformomis.

3. Ar sistema tinka greitai sukančiai įrangai?

Taip, didelio dažnio kanalai leidžia analizuoti ir aukštadažnius reiškinius, būdingus greitai sukančiai įrangai.

4. Ar galima matuoti vibracijas su MEMS jutikliais?

Taip, MEMS jutikliai tinka žemų dažnių vibracijoms ir konstrukcijų judėjimo stebėsenai.

5. Ar galima sujungti vibracijų monitoringą su temperatūra ir srove?

Taip – tai yra viena iš Delphin stiprybių: vienoje sistemoje stebėti vibraciją, temperatūrą, srovę ir kitus parametrus.

6. Ar galite įdiegti sistemą mūsų gamykloje?

Taip. Atliekame pilną sprendimo diegimą, konfigūraciją ir mokymus Lietuvoje.

Išvada ir kvietimas susisiekti

Vibracijų matavimas yra vienas efektyviausių būdų užtikrinti įrangos patikimumą, sumažinti prastovas ir išvengti brangių remontų. Tikslūs duomenys leidžia priimti pagrįstus sprendimus ir laiku aptikti besiformuojančius gedimus.

INOBALT siūlo profesionalias vibracijų matavimo sistemas, kurios atitinka modernios pramonės reikalavimus.
