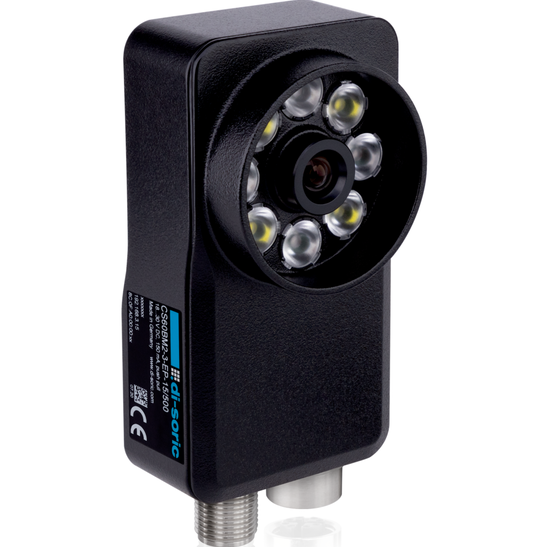

Vaizdo jutiklis di-soric CS-60 – pramoninė kokybės kontrolė be sudėtingų kamerų sistemų

Pagrindinės savybės ir inžineriniai privalumai

CS-60 yra sukurtas darbui „prie linijos“ – ten, kur svarbiausia ne teorinis maksimalus funkcijų sąrašas, o stabilus rezultatas, greitas paleidimas ir maža integracijos rizika. Praktikoje dažniausiai laimi sprendimas, kurį galima greitai pritaikyti ir kuris nesugriūva pasikeitus apšvietimui, vibracijai ar gaminio atspindžiams. Čia CS-60 turi kelis labai stiprius argumentus.

• Vaizdo analizė pačiame įrenginyje – nereikia atskiro PC ar sudėtingos IT infrastruktūros tipiniams patikros scenarijams. Tai ypač svarbu, jei sprendimą prižiūrės gamybos / priežiūros komanda, o ne IT.
• Integruotas apšvietimas – realioje gamyboje apšvietimas yra pusė sėkmės. Integruotas LED leidžia sumažinti „kintančių šešėlių“ problemą ir padeda stabilizuoti patikrą.
• Keičiami M12 objektyvai – skirtingoms užduotims reikalingas skirtingas matymo laukas. Kai reikia priartinti smulkų požymį – pasirenkamas tinkamas židinio nuotolis, kai reikia apimti didesnį plotą – kitas.
• Užduočių (job) logika – galima turėti kelias konfigūracijas skirtingiems gaminiams ar receptams. Tai patogu, kai viena linija dirba su keliomis pakuotėmis arba keliomis detalių versijomis.
• Pramoninis korpusas ir montavimas – kai įrenginys IP klasės požiūriu atitinka pramonę, jis ramiau gyvena šalia plovimų, dulkių ar emulsijų.

Techninės charakteristikos – suprantamai, ką jos duoda praktikoje

Techniniai parametrai svarbūs tiek, kiek jie padeda pasiekti stabilų rezultatą. Žemiau – pagrindiniai punktai ir ką jie reiškia realiame projekte. Pastaba: tikslūs skaičiai priklauso nuo konkretaus CS-60 varianto ir pasirinktos optikos; jei atsiųsite užduoties detales, parenkame tinkamiausią kombinaciją.

Jei jūsų užduotyje kritinis greitis, labai maži požymiai arba sudėtinga apšvietimo situacija – svarbu parinkti ne tik jutiklį, bet ir optiką bei montavimo geometriją. Čia dažniausiai padeda trumpa užduoties analizė prieš užsakymą.

Kur CS-60 dažniausiai naudojamas

CS-60 labiausiai pasiteisina ten, kur reikia patikros „čia ir dabar“, o įmonė nori išvengti ilgo kamerinės sistemos projektavimo ciklo. Tipiniai scenarijai – kai reikia patvirtinti, kad procesas įvyko teisingai, ir perduoti rezultatą automatikai.

Kodėl rinktis CS-60 vietoje alternatyvų

Pagrindinis klausimas praktikoje: ar jums reikia pilnos kamerinės sistemos, ar užtenka patikimo, greito vaizdo jutiklio. CS-60 dažnai pasirenkamas tada, kai svarbu pasiekti stabilų rezultatą per trumpą laiką ir neperkrauti projekto sudėtingumu.

• Greitesnis įdiegimas – mažiau komponentų, mažiau rizikų, aiškesnė atsakomybė.
• Mažesnė bendra sistemos kaina – tipiniuose projektuose nereikia atskiro pramoninio PC ir sudėtingų licencijų infrastruktūros.
• Lengvesnė priežiūra – konfigūraciją gali palaikyti priežiūros komanda, nereikalaujant nuolatinio „vision specialisto“.
• Lankstus augimas – jei šiandien reikia tik patikros, o rytoj – papildomų funkcijų (pvz., kodų skaitymo ar matavimų), sprendimas plečiamas programiškai.

Montavimo ir integracijos pastabos (inžinieriams)

Didžiausia klaida vaizdo patikroje – per vėlai galvoti apie optiką ir apšvietimą. Net geriausias jutiklis gali duoti nestabilų rezultatą, jei: (1) pasirinktas netinkamas matymo laukas, (2) objektas juda greičiau nei užfiksuojamas požymis, (3) apšvietimas „plaukioja“. Žemiau – trumpa praktinė atmintinė.

1. Parinkite optiką pagal požymį, o ne pagal „kaip gražiai matosi“. Jei reikia matyti 1–2 mm detalę, matymo laukas turi būti toks, kad požymis užimtų pakankamai pikselių. Priešingu atveju patikra taps jautri triukšmui.
2. Stabilizuokite apšvietimą. Integruotas LED dažnai išsprendžia didelę dalį problemų, tačiau blizgiems paviršiams kartais reikia kampo korekcijos arba difuzijos.
3. Montavimas trumpu, standžiu laikikliu. Ilgas laikiklis = vibracija = vaizdo „drebulys“ = klaidingi sprendimai. Geriau trumpiau ir standžiau, net jei reikia perkelti montavimo tašką.
4. Integracija su PLC: apsibrėžkite, ką perduodate. Dažniausiai pakanka „OK/NOK“ ir kelių statuso bitų. Jei reikia perduoti matavimo reikšmę ar kodo tekstą, iš anksto susiderinkite duomenų formatą ir ciklą.
5. Suplanuokite „receptus“ (jobs). Jei turėsite 2–5 gaminių versijas, iš karto numatykite, kaip PLC ar operatorius perjungs job’us, kad vėliau nereikėtų „rankinių“ pakeitimų.

Dažniausiai užduodami klausimai (FAQ)

Ar CS-60 tinka greitai gamybos linijai?

Daugeliu atvejų – taip. Svarbiausia ne vien fps, o ar požymis užfiksuojamas stabiliai: optika, apšvietimas, montavimas ir trigeriavimas dažnai lemia daugiau nei „plikas“ skaičius.

Ar reikės programuotojo?

Tipinėms patikroms – dažniausiai ne. Svarbiau turėti aiškų užduoties aprašą ir gerai parinktą optiką. Kompleksinėms logikoms ar duomenų perdavimui į IT sistemas gali prireikti automatikos specialisto, bet tai nėra „privalomas vision programuotojas“.

Ar galima skaityti QR / DataMatrix?

Taip, tokios užduotys dažniausiai realizuojamos su papildomu funkcionalumu (licencija), priklausomai nuo konkretaus sprendimo ir reikalavimo (kontrastas, DPM, atstumas).

Kuo CS-60 skiriasi nuo paprasto optinio jutiklio?

Optinis jutiklis paprastai mato vieną tašką / vieną spindulį. CS-60 „mato vaizdą“ ir gali vertinti formą, zoną, kontūrą, poziciją – tai išsprendžia užduotis, kurių paprastas jutiklis fiziškai neapima.

Ką daryti, jei paviršius blizgus arba atspindi?

Tai normalu metalo, folijos ar blizgių plastikų procesuose. Sprendžiama apšvietimo kampu, difuzija, kartais poliarizacija arba paprastu montavimo kampo pakeitimu. Dažnai pakanka teisingai parinkti optiką ir apšvietimo režimą.

Ar galima turėti kelias užduotis viename jutiklyje?

Taip. Tai aktualu, kai viena linija dirba su keliomis produkto versijomis arba kai skirtingose linijos vietose reikia skirtingo patikros scenarijaus.

Kokią informaciją jums pateikti, kad parinktumėte sprendimą?

Pakanka: objekto nuotraukos, darbo atstumo, matymo lauko (apytiksliai), linijos greičio ir aiškaus kriterijaus (ką laikome „OK“, kas yra „NOK“). Jei turite – pridėkite ir aplinkos aprašą (dulkės, plovimas, vibracija).

Dokumentacija

Inžineriniuose projektuose dokumentacija yra ne priedas, o darbo įrankis. Jei reikia – atsiųsime ir papildomą informaciją (konfigūracijos pavyzdžius, integracijos rekomendacijas).

Išvada ir kvietimas veikti

di-soric CS-60 yra labai praktiškas pasirinkimas, kai reikia patikimos vaizdo patikros gamybos linijoje, bet norima išvengti sudėtingų kamerinių sistemų su atskiru PC. Teisingai parinkus optiką ir montavimą, tai tampa sprendimu, kuris tiesiog dirba – ir kurį lengva prižiūrėti.

Jei norite greito atsakymo, ar CS-60 tiks jūsų užduočiai – susisiekite. Pasiūlysime optiką, konfigūraciją ir integracijos schemą (I/O ar tinklas), kad sprendimas būtų stabilus ne „demo“, o realioje gamyboje.

Patarimas: jei turite kelias produkto versijas, iš karto įsivardinkite receptų (jobs) poreikį – taip sutaupysite laiko paleidime ir vėlesniuose pakeitimuose.
