Lazeriniai atstumo jutikliai tiksliai padėties ir atstumo kontrolei
Lazeriniai atstumo jutikliai matuoja atstumą iki objekto paviršiaus naudodami optinį matavimo principą. Pramonėje jie dažniausiai naudojami tada, kai reikia tiksliai nustatyti objekto poziciją, patikrinti detalės aukštį, kontroliuoti tarpą, aptikti paviršiaus pokytį arba perduoti analoginį atstumo signalą į valdymo sistemą.
Skirtingai nuo paprastų optinių jutiklių, lazeriniai atstumo jutikliai gali ne tik aptikti objektą, bet ir pateikti realią atstumo reikšmę. Tai leidžia naudoti juos ne tik kaip „yra / nėra“ jutiklius, bet ir kaip matavimo komponentą automatizavimo, kontrolės ir kokybės užtikrinimo sistemose.
Pagrindinės lazerinių atstumo jutiklių savybės
- Bekontaktis matavimas be mechaninio nusidėvėjimo ir poveikio matuojamam objektui.
- Kompaktiški modeliai iki 500 mm trumpiems ir vidutiniams atstumams.
- Ilgesnio nuotolio modeliai iki 10 m didesniems matavimo atstumams.
- Analoginės išvestys atstumo reikšmei perduoti į PLC, valdiklį ar matavimo sistemą.
- Diskretinės išvestys ribinėms padėtims, lango funkcijai ar objekto aptikimui.
- IO-Link sąsaja konfigūravimui, parametrų kopijavimui, diagnostikai ir integracijai į išmanesnes automatikos sistemas.
- Mažas lazerio taškas mažiems objektams, briaunoms, paviršiaus pokyčiams ar pozicijos kontrolei.
- Pramoninis korpusas montavimui gamybos įrenginiuose ir automatizuotose linijose.
Kada rinktis lazerinį atstumo jutiklį?
Lazerinį atstumo jutiklį verta rinktis tada, kai objektą reikia matuoti tiksliau nei su paprastu optiniu jutikliu, bet nereikia sudėtingos matavimo sistemos. Jis ypač naudingas tada, kai reikia gauti ne tik perjungimo signalą, bet ir realią atstumo reikšmę.
- detalės padėties arba aukščio matavimas;
- tarpo, poslinkio arba paviršiaus pokyčių kontrolė;
- objekto buvimo ir pozicijos patikra;
- konvejerių, robotų ir manipuliatorių aplikacijos;
- surinkimo, pakavimo ir kokybės kontrolės įrenginiai;
- sandėliavimo, dozavimo ir užpildymo lygio kontrolė;
- analoginio atstumo signalo perdavimas į PLC arba valdiklį.
LAT-52 kompaktiški lazeriniai atstumo jutikliai
LAT-52 serija skirta kompaktiškoms matavimo aplikacijoms iki 500 mm. Šie jutikliai tinka tada, kai reikia patikimai matuoti atstumą, padėtį, aukštį arba paviršiaus pokyčius ribotoje montavimo erdvėje.
LAT-52 jutikliai yra tinkamas pasirinkimas mašinų gamintojams, surinkimo linijoms, robotizuotoms sistemoms ir automatizuotoms darbo vietoms, kur reikia stabilaus matavimo trumpame arba vidutiniame atstume. IO-Link leidžia patogiau konfigūruoti parametrus, keisti režimus ir supaprastinti jutiklių keitimą aptarnavimo metu.

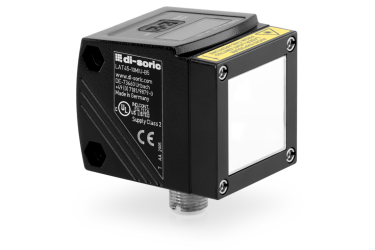

LAT-45 ilgesnio nuotolio lazeriniai atstumo jutikliai

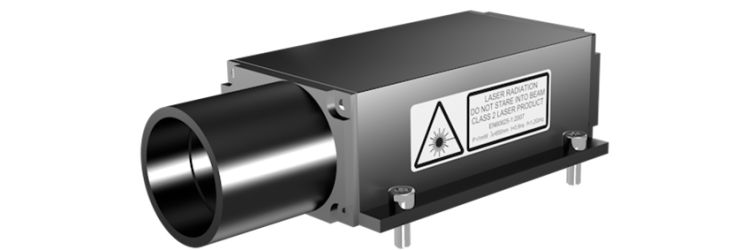

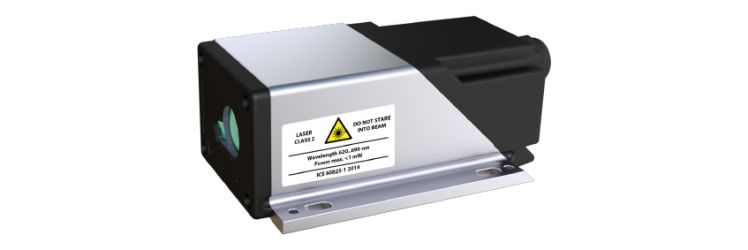

LAT-45 serija skirta ilgesnio nuotolio atstumo matavimo aplikacijoms iki 10 m. Tokie jutikliai naudingi tada, kai jutiklis negali būti montuojamas arti objekto arba kai reikia stebėti didesnį atstumą tarp jutiklio ir matuojamo paviršiaus.
Ilgesnio nuotolio lazeriniai jutikliai gali būti naudojami medžiagų padėčiai, objektų pozicijai, judančių gaminių kontrolei, mechanizmų eigos stebėjimui arba atstumo matavimui didesnėse mašinose ir gamybos zonose.
LAT-61 preciziniai lazeriniai atstumo jutikliai
LAT-61 serija skirta preciziniams atstumo matavimams mažesniame diapazone. Šie jutikliai tinka aplikacijoms, kur reikia aptikti labai mažus padėties, aukščio, tarpo ar paviršiaus pokyčius.
LAT-61 tipo jutikliai gali būti naudojami kokybės kontrolėje, robotų įrankių pozicijos tikrinime, smulkių komponentų matavime, aukščio kontrolėje arba aplikacijose, kur reikalingas didesnis matavimo stabilumas ir smulkesnis paviršiaus pokyčių aptikimas.
LVHT-52 lazeriniai aptikimo jutikliai
LVHT-52 serija yra tinkama tada, kai aplikacijai nereikia nuolatinės analoginės atstumo reikšmės, bet reikia patikimai aptikti objektą nustatytoje zonoje. Tokie jutikliai gali būti naudojami su lango funkcija, fono slopinimu arba priekinio plano slopinimu.
LVHT-52 tipo sprendimai naudingi objekto buvimo kontrolei, pozicijos patikrai, neteisingai padėčiai aptikti arba tada, kai perjungimo signalas yra praktiškesnis nei analoginis matavimo signalas.
Analoginė išvestis, diskretinė išvestis ar IO-Link?
Jutiklio išvesties tipas priklauso nuo to, kaip matavimo rezultatas bus naudojamas valdymo sistemoje. Jei PLC reikia realios atstumo reikšmės, dažniausiai pasirenkama analoginė išvestis. Jei reikia tik ribinės padėties arba objekto aptikimo, pakanka diskretinės išvesties.
IO-Link yra naudingas tada, kai reikia patogiai konfigūruoti jutiklį, keisti parametrus iš valdymo sistemos, kopijuoti nustatymus į atsarginį jutiklį arba naudoti papildomą diagnostikos informaciją. Tai ypač aktualu mašinų gamintojams ir automatizuotoms linijoms, kur svarbus greitas aptarnavimas ir mažesnė prastovų rizika.
Į ką atkreipti dėmesį renkantis lazerinį atstumo jutiklį?
Teisingas lazerinio atstumo jutiklio parinkimas priklauso ne tik nuo matavimo diapazono. Svarbu įvertinti objekto paviršių, spalvą, atspindėjimą, matavimo kampą, aplinkos apšvietimą, montavimo vietą, reikalingą atsako laiką ir tai, kokio tipo signalas turi būti perduodamas į valdymo sistemą.
- Matavimo diapazonas: minimalus ir maksimalus atstumas nuo jutiklio iki objekto.
- Objekto paviršius: matinis, blizgus, tamsus, šviesus, metalinis ar permatomas paviršius.
- Reikalingas tikslumas: ar reikia tik aptikti objektą, ar matuoti mažus padėties pokyčius.
- Išvesties tipas: analoginė, diskretinė, IO-Link arba jų kombinacija.
- Atsako laikas: ar objektas juda lėtai, ar matuojamas greitas procesas.
- Montavimo sąlygos: atstumas, kampas, vibracija, dulkės, drėgmė ir mechaninė apsauga.
- Integracija: PLC, valdiklis, IO-Link master, duomenų kaupimo arba monitoringo sistema.
Lazeriniai jutikliai pramonės automatizavimo aplikacijose
Lazeriniai atstumo jutikliai dažnai naudojami mašinų gamyboje, robotikoje, pakuočių pramonėje, elektronikos gamyboje, medienos, metalo, plastiko ir logistikos įrenginiuose. Jie padeda automatizuoti matavimus, sumažinti mechaninių kontaktinių sprendimų naudojimą ir padidinti proceso stabilumą.
Tipinės aplikacijos apima aukščio matavimą, komponento pozicijos patikrinimą, ruošinio buvimo kontrolę, linijinio judesio stebėjimą, atstumo iki objekto matavimą, paviršiaus deformacijos aptikimą ir gaminio padėties tikrinimą prieš tolimesnį apdorojimą.
Kaip Inobalt padeda parinkti lazerinį atstumo jutiklį
Inobalt padeda klientams Lietuvoje, Latvijoje ir Estijoje parinkti di-soric lazerinius atstumo jutiklius pagal realią aplikaciją. Vertiname ne tik kataloginį matavimo diapazoną, bet ir objekto savybes, montavimo sąlygas, valdymo sistemą, reikalingą signalą ir ilgalaikį sprendimo patikimumą.
Jeigu aplikacija sudėtingesnė, galime padėti palyginti kelis jutiklių tipus: lazerinį atstumo jutiklį, optinį foninio slopinimo jutiklį, trianguliacinį matavimo jutiklį arba kitą optinį sprendimą. Tikslas – parinkti ne teoriškai geriausią, o praktiškai patikimiausią sprendimą konkrečiai mašinai ar procesui.
Reikia pagalbos parenkant lazerinį atstumo jutiklį?
Atsiųskite informaciją apie matuojamą objektą, atstumą, paviršių, reikalingą tikslumą, išvesties tipą, PLC arba valdiklį ir montavimo sąlygas. Padėsime įvertinti, ar tinkamiausias sprendimas yra LAT-52, LAT-45, LAT-61, LVHT-52 ar kitas di-soric jutiklis.
Dažniausiai užduodami klausimai apie lazerinius atstumo jutiklius
Kam naudojami lazeriniai atstumo jutikliai?
Lazeriniai atstumo jutikliai naudojami bekontakčiam atstumo, padėties, aukščio, tarpo, paviršiaus pokyčių ir objekto pozicijos matavimui pramonės automatizavimo sistemose.
Kuo lazerinis atstumo jutiklis skiriasi nuo paprasto optinio jutiklio?
Paprastas optinis jutiklis dažniausiai pateikia tik objekto aptikimo signalą. Lazerinis atstumo jutiklis gali pateikti realią atstumo reikšmę, todėl tinka matavimo, pozicionavimo ir kokybės kontrolės aplikacijoms.
Kada rinktis LAT-52 serijos jutiklį?
LAT-52 serijos jutiklį verta rinktis kompaktiškoms aplikacijoms iki 500 mm, kai reikia matuoti objekto padėtį, aukštį, tarpą arba nedidelius atstumo pokyčius.
Kada rinktis LAT-45 serijos jutiklį?
LAT-45 serijos jutiklis tinka ilgesnio nuotolio aplikacijoms iki 10 m, kai jutiklis turi būti montuojamas toliau nuo objekto arba reikia matuoti didesnį atstumą.
Kada reikalingas LAT-61 precizinis jutiklis?
LAT-61 serijos jutiklis tinka preciziniams matavimams mažesniuose atstumuose, kai reikia aptikti labai mažus padėties, aukščio, tarpo ar paviršiaus pokyčius.
Kada rinktis LVHT-52 jutiklį?
LVHT-52 verta rinktis tada, kai nereikia nuolatinės analoginės atstumo reikšmės, bet reikia patikimo objekto aptikimo, lango funkcijos, fono slopinimo arba perjungimo signalo.
Ar lazerinius atstumo jutiklius galima prijungti prie PLC?
Taip. Priklausomai nuo modelio, lazeriniai atstumo jutikliai gali turėti analogines išvestis, diskretines išvestis ir IO-Link sąsają, todėl juos galima integruoti į PLC, valdiklius ir automatikos sistemas.
Kuo naudingas IO-Link lazeriniuose atstumo jutikliuose?
IO-Link leidžia patogiau konfigūruoti jutiklį, skaityti diagnostikos duomenis, keisti parametrus iš valdymo sistemos ir greičiau pakeisti jutiklį aptarnavimo metu, perkeliant nustatymus į naują įrenginį.
Kokios informacijos reikia jutiklio parinkimui?
Reikia žinoti matavimo diapazoną, objekto paviršių, reikalingą tikslumą, objekto judėjimo greitį, aplinkos sąlygas, montavimo vietą, išvesties tipą ir valdymo sistemos reikalavimus.
