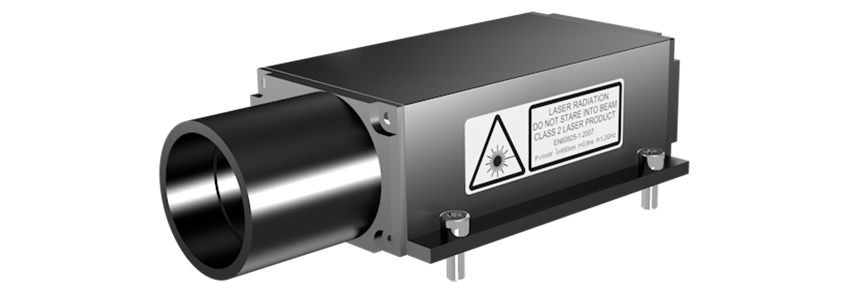

WayCon LLD-150 ilgo nuotolio lazerinis atstumo jutiklis

Ilgo nuotolio lazerinis pozicijos matavimas iki 150 m

WayCon LLD-150 yra lazerinis atstumo jutiklis, skirtas ilgesnio nuotolio pozicijos ir atstumo matavimo užduotims. Jis užpildo tarpą tarp kelių metrų diapazono kompaktiškų lazerinių jutiklių ir labai ilgo nuotolio sprendimų, tokių kaip WayCon LDI iki 500 m.

Pagal WayCon techninius duomenis, LLD-150 matuoja 0.2…30 m diapazone ant natūralių paviršių ir 0.2…150 m diapazone naudojant refleksinę foliją. Todėl šis jutiklis yra tinkamas pramoninėms aplikacijoms, kuriose reikia matuoti kelių dešimčių metrų atstumą arba iki 150 m, kai galima įrengti refleksinį taikinį.

Pagrindinės WayCon LLD-150 savybės

• Matavimo diapazonas 0.2…30 m ant natūralių paviršių.
• Matavimo diapazonas 0.2…150 m naudojant refleksinę foliją.
• Rezoliucija iki 0.1 mm tiksliam padėties pokyčio vertinimui.
• Pakartojamumas ≤ ±0.5 mm stabiliems pasikartojantiems matavimams.
• Linijiškumas iki ±2 mm ant baltų paviršių esant +15…+30 °C sąlygoms.
• Matavimo dažnis iki 50 Hz DX režime.
• Analoginė 4…20 mA išvestis proporcingam atstumo signalui į PLC arba valdiklį.
• RS232 arba RS422 sąsajos skaitmeniniam duomenų perdavimui.
• Profibus versija pramoninėms fieldbus aplikacijoms.
• IP65 apsaugos klasė pramoninei aplinkai.
• Šildymo opcija darbui iki –40 °C aplinkoje.

Kada rinktis WayCon LLD-150?

WayCon LLD-150 verta rinktis tada, kai reikia patikimo ilgesnio nuotolio lazerinio atstumo matavimo, bet 500 m klasės jutiklis nėra būtinas. Tai praktiškas pasirinkimas pozicionavimo, transportavimo, sandėliavimo, kranų, vežimėlių, judančių konstrukcijų arba ilgesnių mechaninių ašių kontrolei.

• kranų, vežimėlių arba judančių platformų pozicijos matavimas;
• atstumo kontrolė automatizuotuose sandėliuose ir logistikos sistemose;
• mechanizmo eigos arba padėties stebėjimas didesniu atstumu;
• ilgesnių transportavimo linijų pozicijos kontrolė;
• objekto pozicijos perdavimas į PLC per 4…20 mA signalą;
• skaitmeninis atstumo duomenų perdavimas per RS232 arba RS422;
• Profibus integracija pramoninėse valdymo sistemose;
• matavimas su refleksine folija, kai reikalingas diapazonas virš 30 m.

Matavimas ant natūralaus paviršiaus ir su refleksine folija

LLD-150 matavimo diapazonas labai priklauso nuo to, nuo kokio paviršiaus grįžta lazerio signalas. Ant natūralių paviršių techniniame faile nurodytas 0.2…30 m diapazonas. Norint pasiekti iki 150 m matavimo atstumą, naudojama refleksinė folija.

Tai labai svarbus projektavimo momentas. Jeigu objektas yra tamsus, blizgus, pasviręs, mažas arba jo paviršius keičiasi, matavimo stabilumas gali skirtis. Tokiais atvejais verta iš anksto įvertinti refleksinės folijos, taikinio plokštės, tikslaus nukreipimo ir praktinio bandymo poreikį.

4…20 mA, RS232, RS422 ir Profibus išvestys

LLD-150 gali būti naudojamas su skirtingomis išvestimis. Analoginė 4…20 mA išvestis tinka tada, kai PLC arba valdikliui reikia proporcingo atstumo signalo. Prieš naudojant analoginę išvestį, matavimo diapazonas turi būti sukalibruotas taip, kad 4 mA atitiktų minimalią, o 20 mA – maksimalią matavimo reikšmę.

RS232 sąsaja tinka trumpesniam ryšiui su PC, valdikliu arba indikatoriumi. RS422 sąsaja yra naudingesnė aplinkoje su elektromagnetiniais trikdžiais arba ilgesnėms linijoms iki 100 m. Profibus versija skirta fieldbus aplikacijoms, kur jutiklis turi būti integruotas į pramoninę valdymo sistemą.

Matavimo dažnis ir darbo režimai

LLD-150 palaiko skirtingus darbo režimus. DT režime matavimo dažnis yra 10 Hz, o DX režime gali siekti 50 Hz. Tai leidžia pritaikyti jutiklį tiek lėtesniam pozicijos stebėjimui, tiek greitesnėms aplikacijoms, kuriose reikia dažnesnio atstumo reikšmės atnaujinimo.

Pradiniam paleidimui jutiklis turi būti nustatytas į darbo režimą. WayCon dokumentacijoje nurodoma, kad reikia sukonfigūruoti autostart funkciją, o prieš naudojant analoginę išvestį – sukalibruoti matavimo diapazoną pagal konkrečią aplikaciją.

Šildymo opcija žemesnei temperatūrai

Standartinis LLD-150 darbinės temperatūros diapazonas yra –10…+50 °C. Pasirinkus šildymo opciją, jutiklis gali būti naudojamas iki –40…+50 °C sąlygose. Tai aktualu lauko, šaltų sandėlių, nešildomų patalpų arba aplinkų, kuriose temperatūra gali nukristi žemiau –10 °C, aplikacijose.

Renkantis šildymo opciją reikia įvertinti maitinimą ir energijos suvartojimą, nes techniniuose duomenyse nurodyta, kad maksimalus energijos suvartojimas su šildymu yra gerokai didesnis nei standartinės versijos.

Priedai ir montavimas

WayCon LLD-150 turi kelis svarbius priedus. Dideliems atstumams virš 30 m naudojama ZT51_WEISS taikinio plokštė arba 3M 3279 speciali refleksinė folija. RS232 / RS422 versijoms galima rinktis 2 m, 5 m arba 10 m sąsajos kabelius, M16 jungtį ir išankstinę konfigūraciją.

Profibus versijai siūlomi M12 maitinimo, RS232 ir Profibus kabeliai, Profibus IN / OUT jungtys bei M12 terminavimo rezistorius. Tinkamas kabelių, jungčių ir terminavimo parinkimas yra svarbus patikimai komunikacijai ir stabiliam sistemos darbui.

WayCon LLD-150 ar WayCon LDI?

WayCon LLD-150 yra geras pasirinkimas, kai reikalingas diapazonas iki 150 m ir pakanka 4…20 mA, RS232, RS422 arba Profibus išvesties. WayCon LDI yra tinkamesnis, kai reikia dar didesnio diapazono iki 500 m, daugiau skaitmeninių sąsajų, SSI arba šiuolaikinių pramoninių Ethernet protokolų, tokių kaip Profinet, EtherNet/IP arba EtherCAT.

Praktiškai LLD-150 galima vertinti kaip ilgo nuotolio sprendimą iki 150 m, o LDI – kaip platesnės konfigūracijos ir didesnio maksimalaus nuotolio sprendimą iki 500 m. Teisingas pasirinkimas priklauso nuo atstumo, tikslumo, išvesties tipo, tinklo architektūros, aplinkos ir biudžeto.

WayCon LLD-150 ar di-soric LAT45?

di-soric LAT45 serijos jutikliai tinka kelių metrų diapazonui, pavyzdžiui iki 6 m arba 10 m. WayCon LLD-150 naudojamas tada, kai reikia matuoti žymiai ilgesnį atstumą: iki 30 m ant natūralaus paviršiaus arba iki 150 m su refleksine folija.

Jeigu aplikacijai reikia kompaktiško jutiklio kelių metrų zonoje, dažnai pakanka LAT45. Jeigu reikalingas ilgesnis pozicijos matavimas sandėliavimo, kranų, transportavimo arba didesnių mechanizmų sistemose, verta svarstyti LLD-150 arba LDI seriją.

Į ką atkreipti dėmesį parenkant WayCon LLD-150?

• Matavimo atstumas: ar pakanka 0.2…30 m ant natūralaus paviršiaus, ar reikia iki 150 m su refleksine folija.
• Paviršius: šviesus, tamsus, matinis, blizgus, metalinis, pasviręs arba kintantis paviršius.
• Refleksinė folija: ar įmanoma sumontuoti taikinį arba refleksinę foliją matuojamame objekte.
• Tikslumas: reikalingas linijiškumas, rezoliucija ir pakartojamumas.
• Matavimo dažnis: ar pakanka 10 Hz, ar reikalingas 50 Hz režimas.
• Išvestis: 4…20 mA, RS232, RS422 arba Profibus.
• Aplinka: temperatūra, dulkės, drėgmė, vibracija, lauko sąlygos ir optiniai trikdžiai.
• Šildymas: ar reikalinga versija darbui iki –40 °C.
• Integracija: PLC, valdiklis, indikatorius, duomenų registratorius arba monitoringo sistema.

Kaip Inobalt padeda parinkti WayCon LLD-150

Inobalt padeda klientams Lietuvoje, Latvijoje ir Estijoje įvertinti, ar WayCon LLD-150 yra tinkamas sprendimas konkrečiai ilgo nuotolio matavimo aplikacijai. Vertiname ne tik maksimalų kataloginį diapazoną, bet ir realų objektą, paviršių, refleksinės folijos galimybę, montavimo geometriją, tikslumo reikalavimus, signalus ir integraciją su valdymo sistema.

Jeigu aplikacija sudėtinga, galime padėti palyginti WayCon LLD-150 su WayCon LDI, di-soric LAT45 arba kitais lazerinio atstumo matavimo sprendimais. Tikslas – parinkti ne teoriškai maksimalų, o praktiškai stabiliai veikiantį sprendimą konkrečioms darbo sąlygoms.
