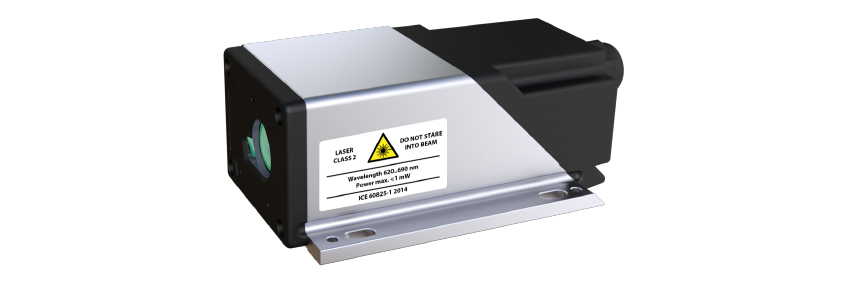

WayCon LDI ilgo nuotolio lazerinis atstumo jutiklis

Ilgo nuotolio lazerinis atstumo matavimas iki 500 m

WayCon LDI yra skirtas aplikacijoms, kuriose reikia patikimai matuoti didelius atstumus. Skirtingai nuo kompaktiškų lazerinių atstumo jutiklių, kurie dažniausiai naudojami kelių šimtų milimetrų ar kelių metrų diapazonuose, LDI serija skirta ilgo nuotolio matavimui iki 50 m, 150 m arba 500 m, priklausomai nuo pasirinktos versijos ir matuojamo paviršiaus.

WayCon oficialiai nurodo, kad LDI serijos matavimo diapazonas gali siekti 0.05…500 m, o sistema palaiko analogines, serijines ir pramoninių tinklų išvestis. Todėl šis jutiklis tinka ne tik paprastam atstumo matavimui, bet ir integracijai į automatizuotas valdymo, pozicionavimo arba monitoringo sistemas.

Pagrindinės WayCon LDI savybės

• Matavimo diapazonas iki 500 m ilgo nuotolio pramoninėms aplikacijoms.
• Versijos iki 50 m, 150 m ir 500 m skirtingiems atstumo ir tikslumo poreikiams.
• Linijiškumas iki ±1 mm priklausomai nuo pasirinktos konfigūracijos.
• Pakartojamumas iki ±0.3 mm tikslesniam pasikartojančių matavimų vertinimui.
• Matavimo dažnis iki 250 Hz greitesnėms dinaminėms aplikacijoms.
• Analoginė išvestis 0…20 mA arba 4…20 mA atstumo reikšmei perduoti į PLC arba valdiklį.
• Skaitmeninės sąsajos RS232, RS422, RS485 ir SSI tiksliam duomenų perdavimui.
• Pasirenkamos Profinet, EtherNet/IP ir EtherCAT sąsajos pramoninių tinklų integracijai.
• IP65 apsaugos klasė naudojimui pramoninėje aplinkoje.
• Platus temperatūros diapazonas iki –40…+60 °C tam tikroms versijoms.

Kada rinktis WayCon LDI?

WayCon LDI verta rinktis tada, kai reikia matuoti didesnį atstumą nei gali standartiniai kompaktiški lazeriniai jutikliai. Tai gali būti sandėliavimo, kranų, transportavimo, pozicionavimo, logistikos, didelių mechanizmų, judančių konstrukcijų arba ilgo nuotolio objekto padėties kontrolės aplikacijos.

• kranų, vežimėlių arba judančių platformų pozicijos matavimas;
• atstumo kontrolė automatizuotuose sandėliuose ir transportavimo sistemose;
• didelių mechaninių konstrukcijų padėties arba eigos stebėjimas;
• ilgo nuotolio atstumo matavimas gamybos arba logistikos procesuose;
• objekto pozicijos perdavimas į PLC per analoginį arba skaitmeninį signalą;
• matavimas su reflektoriumi arba refleksine folija, kai reikalingas didelis nuotolis;
• aplikacijos, kuriose reikia Profinet, EtherNet/IP arba EtherCAT integracijos.

Matavimas ant natūralaus paviršiaus ir su reflektoriumi

LDI serijos veikimo atstumas priklauso nuo paviršiaus tipo. WayCon techniniuose duomenyse atskirai nurodo matavimo diapazoną ant natūralaus paviršiaus ir matavimo diapazoną su refleksine folija. Trumpesnėse versijose matavimas galimas ant natūralaus paviršiaus, o didžiausiems atstumams iki 500 m naudojama refleksinė folija arba reflektorius.

Tai svarbu įvertinti dar projektavimo etape. Jeigu objektas yra labai toli, tamsus, blizgus, pasviręs arba jo paviršius keičiasi, gali reikėti refleksinės plokštės, refleksinės folijos, tikslaus jutiklio nukreipimo ir praktinio bandymo realiomis sąlygomis.

LDI versijos pagal matavimo diapazoną

WayCon LDI serija turi kelias pagrindines konfigūracijas pagal matavimo diapazoną ir tikslumo klasę. Užsakymo kodas formuojamas pagal diapazoną, linijiškumą ir papildomas opcijas.

• LDI-50 – versijos iki 50 m aplikacijoms.
• LDI-150 – versijos iki 150 m aplikacijoms.
• LDI-500 – versijos iki 500 m aplikacijoms su refleksine folija.
• LDI-500-250 – 500 m versija su iki 250 Hz matavimo dažnio opcija.

Linijiškumas, pakartojamumas ir matavimo dažnis

LDI serijoje galima rinktis skirtingas linijiškumo klases. Pagal WayCon duomenis, tipinis linijiškumas gali būti ±5 mm, ±3 mm arba ±1 mm, priklausomai nuo diapazono ir versijos. Pakartojamumas gali siekti iki ±0.3 mm tikslesnėse versijose, o matavimo dažnis – iki 10 Hz, 50 Hz arba 250 Hz.

Praktikoje pasirinkimas priklauso nuo to, kas svarbiau konkrečiai aplikacijai: maksimalus atstumas, tikslumas, pakartojamumas ar dinaminis atsakas. Ilgo nuotolio pozicionavimui dažnai svarbus stabilus ir pakartojamas signalas, o judantiems mechanizmams gali būti svarbus didesnis matavimo dažnis.

Išvestys ir pramoninė integracija

WayCon LDI gali būti integruojamas keliais būdais. Analoginė 0…20 mA arba 4…20 mA išvestis tinka tada, kai PLC arba valdikliui reikia proporcingo atstumo signalo. RS232, RS422, RS485 ir SSI sąsajos tinka skaitmeniniam duomenų perdavimui, kai reikalinga tikslesnė arba stabilesnė komunikacija.

Jeigu sistema naudoja pramoninius Ethernet tinklus, galima rinktis papildomas Profinet, EtherNet/IP arba EtherCAT sąsajas. Tai ypač naudinga moderniose mašinose, kur atstumo matavimo duomenys turi būti perduodami tiesiai į PLC, valdiklį arba pramoninę komunikacijos architektūrą.

Priedai ilgo nuotolio matavimui

Ilgo nuotolio lazeriniams matavimams labai svarbus ne tik pats jutiklis, bet ir montavimo priedai. WayCon LDI serijai siūlomos refleksinės plokštės, refleksinė folija, papildomų sąsajų dangteliai, tvirtinimo ir nukreipimo mazgai, oro aušinimo korpusai ir ekranai analoginėms arba skaitmeninėms išvestims.

Dideliems atstumams WayCon nurodo refleksinę plokštę RP210x297 ir refleksinę foliją RF600x1200. Taip pat yra LDI-Fixation reguliavimo mazgas, leidžiantis koreguoti jutiklio kryptį ±4° dviem ašimis, kas labai naudinga montuojant jutiklį dideliems atstumams.

Montavimas, nukreipimas ir aplinkos sąlygos

Ilgo nuotolio lazerinis matavimas reikalauja kruopštesnio montavimo nei trumpesnio atstumo jutikliai. Reikia įvertinti jutiklio ir objekto geometriją, spindulio kelią, paviršiaus dydį, vibracijas, montavimo standumą, temperatūrą, dulkių kiekį, drėgmę ir galimus optinius trikdžius.

Kuo didesnis matavimo atstumas, tuo svarbiau tiksliai nukreipti jutiklį ir užtikrinti, kad lazerio spindulys visada pataikytų į stabilų matavimo paviršių arba reflektorių. Ilguose atstumuose taip pat verta įvertinti oro sąlygas, dulkes, garus, vibraciją ir konstrukcijos deformacijas.

WayCon LDI ar di-soric LAT45?

di-soric LAT45 serijos jutikliai yra tinkami kelių metrų diapazonui, pavyzdžiui iki 6 m arba 10 m. WayCon LDI yra kitos klasės sprendimas, skirtas žymiai ilgesniems atstumams – iki 50 m, 150 m arba 500 m, priklausomai nuo versijos ir naudojamo paviršiaus.

Jeigu aplikacijai reikia matuoti kelių metrų atstumą, dažnai pakanka kompaktiško di-soric LAT45. Jeigu reikia dešimčių ar šimtų metrų matavimo, pramoninių tinklų integracijos arba reflektorinio ilgo nuotolio sprendimo, verta svarstyti WayCon LDI.

Į ką atkreipti dėmesį parenkant WayCon LDI?

• Matavimo atstumas: ar reikia 50 m, 150 m, ar 500 m versijos.
• Paviršius: natūralus paviršius, refleksinė plokštė arba refleksinė folija.
• Tikslumas: reikalingas linijiškumas ir pakartojamumas.
• Matavimo dažnis: ar pakanka 10 / 50 Hz, ar reikia 250 Hz versijos.
• Išvestis: analoginis signalas, RS232, RS422, RS485, SSI arba pramoninis Ethernet protokolas.
• Montavimas: jutiklio tvirtinimas, krypties reguliavimas, vibracijos ir mechaninis stabilumas.
• Aplinka: temperatūra, drėgmė, dulkės, garai, lauko sąlygos ir optiniai trikdžiai.
• Integracija: PLC, valdiklis, monitoringo sistema, duomenų registratorius arba HMI.

Kaip Inobalt padeda parinkti WayCon LDI

Inobalt padeda klientams Lietuvoje, Latvijoje ir Estijoje įvertinti, ar WayCon LDI yra tinkamas sprendimas konkrečiam ilgo nuotolio matavimo projektui. Vertiname ne tik maksimalų kataloginį diapazoną, bet ir realų objektą, paviršių, reflektoriaus poreikį, montavimo geometriją, tikslumo reikalavimus, signalus ir integraciją su valdymo sistema.

Jeigu aplikacija sudėtinga, galime padėti palyginti WayCon LDI su trumpesnio diapazono lazeriniais atstumo jutikliais arba kitais matavimo principais. Tikslas – parinkti sprendimą, kuris patikimai veiktų realiomis pramoninėmis sąlygomis.

Dažniausiai užduodami klausimai apie WayCon LDI

Kam naudojamas WayCon LDI?

WayCon LDI naudojamas bekontakčiam ilgo nuotolio atstumo, padėties, objekto pozicijos arba judėjimo matavimui pramonės, logistikos, sandėliavimo, kranų, transportavimo ir didelių mechanizmų aplikacijose.

Koks yra WayCon LDI matavimo diapazonas?

LDI serija turi versijas iki 50 m, 150 m ir 500 m. Didžiausias diapazonas iki 500 m pasiekiamas naudojant refleksinę foliją arba reflektorių.

Ar WayCon LDI gali matuoti ant natūralaus paviršiaus?

Taip, tam tikros LDI versijos gali matuoti ant natūralaus paviršiaus, tačiau maksimalus diapazonas priklauso nuo paviršiaus savybių. Didžiausiems atstumams naudojama refleksinė plokštė arba refleksinė folija.

Kokį tikslumą turi WayCon LDI?

Priklausomai nuo pasirinktos versijos, LDI serijos linijiškumas gali siekti iki ±1 mm, o pakartojamumas – iki ±0.3 mm. Tikslus rezultatas priklauso nuo konfigūracijos, atstumo, paviršiaus ir montavimo sąlygų.

Kokias išvestis turi WayCon LDI?

LDI gali turėti analoginę 0…20 mA arba 4…20 mA išvestį, taip pat RS232, RS422, RS485, SSI sąsajas. Papildomai galima rinktis Profinet, EtherNet/IP arba EtherCAT sąsajas.

Ar WayCon LDI galima jungti prie PLC?

Taip. Priklausomai nuo pasirinktos versijos, LDI galima jungti prie PLC per analoginį signalą, skaitmenines sąsajas arba pramoninius Ethernet protokolus, tokius kaip Profinet, EtherNet/IP arba EtherCAT.

Kada rinktis WayCon LDI vietoje di-soric LAT45?

WayCon LDI verta rinktis tada, kai reikia matuoti dešimtis ar šimtus metrų. di-soric LAT45 labiau tinka kelių metrų matavimo diapazonui, pavyzdžiui iki 6 m arba 10 m.

Ar reikalingas reflektorius?

Reflektorius arba refleksinė folija reikalingi ne visada, bet jie tampa svarbūs dideliems matavimo atstumams, ypač kai reikia stabilaus signalo iki 150 m arba 500 m diapazonuose.

Koks yra WayCon LDI apsaugos lygis?

WayCon LDI turi IP65 apsaugos klasę. Tai leidžia naudoti jutiklį pramoninėje aplinkoje, tačiau labai dulkėtose, drėgnose, lauko ar agresyviose sąlygose reikia papildomai įvertinti montavimo apsaugą, kabelius ir priedus.

Kokios informacijos reikia parinkimui?

Parinkimui reikia žinoti matavimo atstumą, objekto paviršių, ar galima naudoti reflektorių, reikalingą tikslumą, matavimo dažnį, išvesties signalą, PLC arba valdiklio tipą, montavimo vietą ir aplinkos sąlygas.
