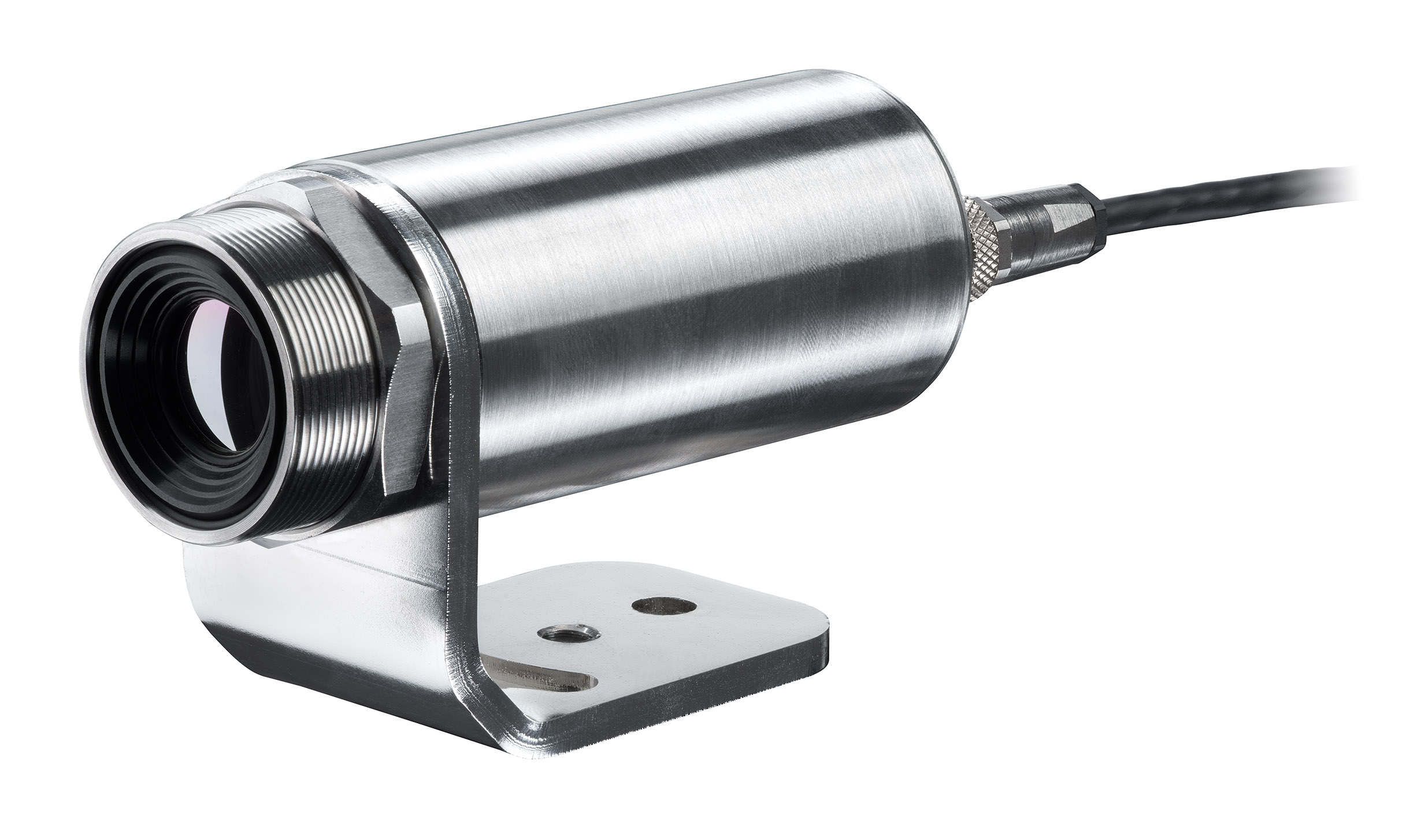

Didesnės raiškos Xi serijos IR kamera pramoniniams procesams

Optris Xi 400 skirta situacijoms, kai temperatūros stebėsenai reikia daugiau detalumo nei gali suteikti paprastas taškinis pirometras arba žemesnės raiškos termokamera. 382 × 288 px radiometrinis terminis vaizdas leidžia matyti temperatūros pasiskirstymą visame proceso plote, aptikti karštus taškus, stebėti paviršiaus netolygumus ir analizuoti temperatūros pokyčius realiu laiku.

Kamera yra tinkama fiksuotam montavimui pramoninėje aplinkoje, kur svarbus nuolatinis bekontaktis temperatūros matavimas, proceso stabilumas ir galimybė integruoti matavimo signalus į automatikos ar monitoringo sistemą.

Pagrindinės Optris Xi 400 savybės

• 382 × 288 px radiometrinė raiška – detalesniam temperatūros pasiskirstymo stebėjimui.
• Temperatūros diapazonas nuo –20 °C iki 1500 °C – bendriems ir aukštesnės temperatūros pramoniniams procesams.
• Iki 80 Hz kadrų dažnis – greitų šiluminių procesų monitoringui.
• 8–14 µm spektrinis diapazonas – ilgabangis IR matavimas daugeliui bendrų pramoninių paviršių.
• Motorinis fokusavimas – fokusą galima reguliuoti nuotoliniu būdu per programinę įrangą.
• USB sąsaja ir proceso išvestys – integracijai su kompiuteriu, proceso interfeisu arba valdymo sistema.
• PIX Connect programinė įranga – termografinei analizei, karštų taškų aptikimui, duomenų registravimui ir aliarmams.
• Kompaktiškas IP67 korpusas – fiksuotam montavimui pramoninėse sąlygose.

Kada rinktis Xi 400?

Xi 400 verta rinktis tada, kai reikia kompaktiškos, bet pakankamai detalios IR kameros pramoniniam temperatūros monitoringui. Ji ypač naudinga ten, kur reikia stebėti visą proceso zoną, o ne tik vieną temperatūros tašką.

• gamybos linijų temperatūros monitoringui;
• karštų taškų aptikimui ir įrenginių apsaugai;
• plastiko, pakavimo, sandarinimo ir kaitinimo procesams;
• elektronikos, komponentų ar mechaninių mazgų temperatūros kontrolei;
• kokybės kontrolei ir paviršiaus temperatūros pasiskirstymo analizei;
• greitų šiluminių procesų stebėjimui;
• linijinio skenavimo režimui, kai objektai juda per matymo lauką.

Xi 400 ar Xi 80?

Xi 80 yra geras pasirinkimas paprastesniam autonominiam karštų ar šaltų taškų aptikimui, kai pakanka 80 × 80 px raiškos. Xi 400 verta rinktis tada, kai reikia detalesnio radiometrinio vaizdo, didesnio matavimo taškų kiekio ir geresnės analizės galimybių.

Kitaip tariant, Xi 80 dažnai tinka kaip išmanesnė alternatyva taškiniam pirometrui, o Xi 400 – kaip stipresnė termografinė kamera procesų monitoringui, kokybės kontrolei ir išsamesnei temperatūros pasiskirstymo analizei.

Optikos ir matymo lauko pasirinkimas

Xi 400 galima pasirinkti su skirtingomis optikomis: 18° × 14°, 29° × 22°, 53° × 38° arba 80° × 54°. Siauresnė optika tinka mažesniam objektui arba didesniam matavimo atstumui, o platesnė optika naudinga tada, kai kamera montuojama arti proceso ir reikia stebėti didesnį plotą.

Su 18° optika Optris nurodo iki 390:1 atstumo ir matavimo taško santykį. Tai leidžia tiksliau stebėti mažesnius objektus iš didesnio atstumo. Platesnės optikos geriau tinka bendram proceso zonos monitoringui, kai svarbu matyti didesnį plotą.

PIX Connect programinė įranga ir proceso integracija

Optris Xi 400 naudojama su PIX Connect programine įranga, kuri leidžia stebėti terminį vaizdą realiu laiku, nustatyti matavimo zonas, kurti aliarmus, registruoti radiometrinius vaizdo įrašus, eksportuoti duomenis ir analizuoti temperatūros pokyčius. Tai svarbu tada, kai kamera naudojama ne tik vizualinei peržiūrai, bet ir kaip proceso kontrolės ar kokybės užtikrinimo sistemos dalis.

Kamera gali būti integruojama į pramoninę aplinką per USB, proceso sąsajas, analogines ar skaitmenines išvestis ir programinės įrangos funkcijas. Tokia architektūra leidžia naudoti Xi 400 kaip aktyvų temperatūros matavimo komponentą automatikos ar monitoringo sistemoje.

Darbas sudėtingomis pramoninėmis sąlygomis

Xi 400 gali būti naudojama su papildomais Optris priedais: vandeniu aušinamu korpusu, oro prapūtimu, apsauginiais korpusais, montavimo laikikliais, proceso interfeisais ir kabeliais. Tokie priedai svarbūs, kai kamera montuojama karštoje, dulkėtoje, drėgnoje arba mechaniškai sudėtingoje aplinkoje.

Optris nurodo, kad vandeniu aušinamas korpusas gali praplėsti kameros naudojimą aukštesnės aplinkos temperatūros sąlygomis, o oro prapūtimo priedai padeda išlaikyti objektyvą švaresnį dulkėtoje aplinkoje. :contentReference[oaicite:4]{index=4}

Kaip Inobalt padeda parinkti Optris Xi 400?

Parenkant Xi 400 svarbu žinoti matuojamą objektą, temperatūros diapazoną, objekto dydį, matavimo atstumą, reikalingą optiką, matymo lauką, aplinkos sąlygas, kadrų dažnio poreikį, programinės analizės užduotis ir integracijos su valdymo sistema poreikį.

Inobalt padeda įvertinti, ar Xi 400 yra tinkamiausias sprendimas, ar reikėtų kitos Optris IR kameros – pavyzdžiui, Xi 80 paprastesniam autonominiam aptikimui, Xi 410 Ethernet integracijai, PI 640i aukštesnei raiškai arba specializuotos PI / Xi aukštos temperatūros kameros metalui.
