Системы линейного перемещения для промышленных машин

Системы линейного перемещения для промышленных машин

Линейное перемещение является одной из базовых задач в промышленной автоматизации. Оно используется для подъёма, перемещения, подачи, регулировки, позиционирования, зажима, открытия, закрытия и синхронизации механических узлов. В зависимости от задачи линейное движение может выполняться электрическим актуатором, линейным модулем, винтовой передачей, направляющими или комбинацией нескольких компонентов.

Inobalt рассматривает систему линейного перемещения как часть полной механической и электрической архитектуры машины. Поэтому при подборе важно учитывать не только отдельный компонент, но и нагрузку, ход, скорость, точность, монтаж, направление сил, рабочий цикл, условия эксплуатации и способ интеграции с системой управления.

Основные группы решений линейного перемещения

• Электрические линейные актуаторы для подъёма, толкания, вытягивания, регулировки и замены пневматических или гидравлических цилиндров.
• Линейные модули для построения готовых осей перемещения, портальных систем и автоматизированных механизмов.
• Линейные направляющие для точного и стабильного направления движения каретки или механической платформы.
• Линейные подшипники для плавного перемещения по валам и направляющим.
• Линейные валы для построения простых и надёжных направляющих систем.
• Шарико-винтовые передачи для точного и эффективного преобразования вращения в линейное движение.
• Ходовые винты для регулировочных, подъёмных и позиционирующих механизмов, где важны простота и удержание нагрузки.

Когда нужны электрические линейные актуаторы?

Электрический линейный актуатор является готовым узлом, который преобразует вращение двигателя в линейное движение. Такие актуаторы часто используются вместо пневматических или гидравлических цилиндров, когда требуется более чистое, контролируемое и простое в обслуживании электрическое решение.

Актуаторы Thomson применяются в промышленных машинах, мобильной технике, подъёмных механизмах, регулируемых узлах, транспортных системах, клапанах, дверях, заслонках, крышках и специальных OEM-конструкциях. Подбор зависит от усилия, хода, скорости, напряжения питания, рабочего цикла, степени защиты, обратной связи и способа управления.

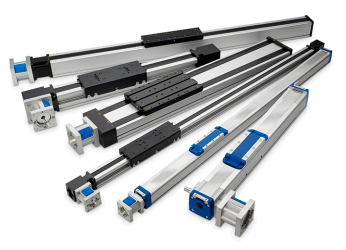

Когда выбирать линейные модули?

Линейный модуль используется тогда, когда нужна готовая ось перемещения с направляющей, приводом и кареткой. Это удобное решение для Pick & Place систем, порталов, перемещения инструмента, позиционирования продукта, загрузки, разгрузки и автоматизированных рабочих станций.

Выбор линейного модуля зависит от полезной нагрузки, длины хода, скорости, ускорения, точности позиционирования, монтажного положения, типа привода, окружающей среды и способа соединения с двигателем или редуктором.

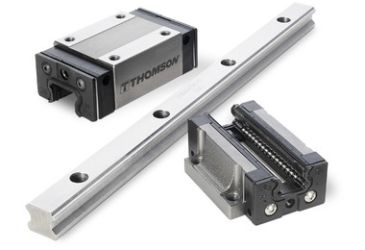

Направляющие, подшипники и валы

Направляющие и подшипники обеспечивают механическую основу линейного движения. Они воспринимают нагрузки, направляют каретку, уменьшают трение и определяют стабильность всей системы. Неправильный выбор направляющих может привести к люфту, перегрузке, быстрому износу или нестабильной работе механизма.

Профильные рельсовые направляющие подходят для более жёстких и точных систем. Круглые направляющие и линейные валы часто используются в более простых или гибких конструкциях. Линейные подшипники выбираются по диаметру вала, нагрузке, скорости, условиям смазки, защите и требованиям к ресурсу.

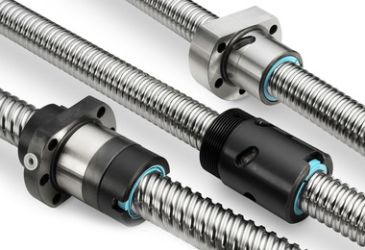

Шарико-винтовые и ходовые винты

Винтовые передачи преобразуют вращательное движение двигателя в линейное перемещение. Шарико-винтовые передачи применяются там, где важны высокая эффективность, точность, ресурс и плавность движения. Они подходят для приводных осей, станков, позиционирующих систем, автоматизации производства и машин с повторяемыми циклами движения.

Ходовые винты чаще используются в регулировочных, подъёмных и менее динамичных механизмах. Они могут быть практичным решением, когда нужна простота конструкции, удержание нагрузки или более экономичный вариант линейного перемещения.

Как выбрать правильное решение линейного перемещения?

Выбор начинается с понимания механической задачи. Нужно определить, какая масса перемещается, в каком направлении действует нагрузка, какой ход необходим, какая скорость требуется, как часто повторяется цикл, какие силы действуют на направляющие и какой уровень точности нужен.

• Нагрузка: масса, сила, моментные нагрузки и направление действия силы.
• Ход: требуемая длина перемещения и запас по механическому ходу.
• Скорость: рабочая скорость, ускорение и время цикла.
• Точность: требуемая повторяемость, люфт и стабильность позиционирования.
• Рабочий цикл: частота движений, время работы, паузы и тепловая нагрузка.
• Монтаж: горизонтальное, вертикальное, наклонное положение, крепления и доступное пространство.
• Среда: пыль, влага, температура, вибрация, мойка, наружная установка или агрессивные условия.
• Управление: простое включение, аналоговый сигнал, обратная связь, синхронизация, PLC или промышленная сеть.

Линейное перемещение и сервосистемы

Во многих машинах система линейного перемещения работает вместе с серводвигателем или шаговым двигателем. Двигатель создает вращательное движение, а винтовая передача, ремень или другой механизм преобразует его в линейное перемещение. В таких случаях особенно важно согласовать механику с двигателем, редуктором, муфтой, приводом и системой управления.

Inobalt помогает оценить не только линейный компонент, но и всю ось движения: нагрузку, скорость, момент, инерцию, тип двигателя, привод, кабели, муфту, направляющие и условия работы.

Типичные применения систем линейного перемещения

• подъёмные и регулировочные механизмы;
• промышленные машины и OEM-оборудование;
• Pick & Place и портальные системы;
• упаковочные и производственные линии;
• автоматизированные рабочие станции;
• перемещение кареток, столов и инструментов;
• замена пневматических или гидравлических цилиндров;
• позиционирование, зажим, подача и перемещение продукта.

Как Inobalt помогает подобрать систему линейного перемещения

Inobalt помогает клиентам в Литве, Латвии и Эстонии подобрать систему линейного перемещения по параметрам реальной задачи. Мы можем помочь выбрать электрический линейный актуатор, линейный модуль, направляющие, подшипники, валы, шарико-винтовую передачу, ходовой винт или комбинацию нескольких компонентов.

Для корректного подбора полезно предоставить данные о нагрузке, ходе, скорости, рабочем цикле, монтажном положении, требуемой точности, условиях эксплуатации, доступном пространстве, питании, управлении и ожидаемом ресурсе.

Часто задаваемые вопросы о системах линейного перемещения

Что такое система линейного перемещения?

Система линейного перемещения — это механическое или электромеханическое решение, которое обеспечивает управляемое поступательное движение. Она может включать линейный актуатор, модуль, направляющие, подшипники, валы, винтовую передачу, двигатель и элементы управления.

Когда выбирать электрический линейный актуатор?

Электрический линейный актуатор стоит выбирать, когда требуется готовое решение для подъёма, толкания, вытягивания, регулировки или позиционирования. Он часто используется как электрическая альтернатива пневматическим или гидравлическим цилиндрам.

Когда нужен линейный модуль?

Линейный модуль нужен тогда, когда требуется готовая ось с направляющей, кареткой и приводным механизмом. Он подходит для автоматизированных машин, порталов, Pick & Place систем и перемещения инструмента или продукта.

Чем шарико-винтовая передача отличается от ходового винта?

Шарико-винтовая передача обычно обеспечивает более высокую эффективность, точность и ресурс. Ходовой винт проще и часто применяется в регулировочных или подъёмных механизмах, где важны простота, удержание нагрузки или более экономичное решение.

Какие параметры важны при подборе линейного движения?

Основные параметры — нагрузка, ход, скорость, ускорение, точность, рабочий цикл, монтажное положение, условия эксплуатации, доступное пространство, тип управления и требуемый ресурс.

Можно ли заменить пневматический цилиндр электрическим актуатором?

Да, во многих случаях пневматический цилиндр можно заменить электрическим актуатором. Для этого нужно проверить усилие, ход, скорость, рабочий цикл, доступное место, питание, способ управления и требования к обратной связи.

Какие производители используются для линейного перемещения?

Inobalt работает с Thomson Linear и другими производителями компонентов линейного перемещения. Выбор зависит от типа задачи, нагрузки, точности, среды и требований к интеграции.

Какая информация нужна для подбора?

Для подбора нужно знать массу или силу, ход, скорость, направление движения, монтажное положение, рабочий цикл, точность, условия эксплуатации, питание, управление и доступное пространство в машине.
